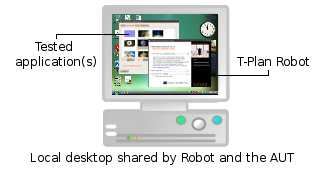

ローカルデスクトップ自動化は、ロボットがVNCサーバーが動作する同一システム（デスクトップ）を自動化することを前提としています。これは、MS WindowsやMac OS Xに依存する単一OSソリューションで一般的です。自動化が進行中またはスクリーンショット作成中は、ロボットGUIは通常非表示になり、自動化されたデスクトップを妨げない視界を確保します。
この設定を行うには：

1. 対応VNCサーバーのいずれかをインストールし、起動してください。

2. ロボットを設置する。

3. ロボットを起動します。接続タイプとして"VNC Server"を選択し、Serverフィールドに"localhost"を入力します。他の設定用に予約されている "127.0.0.1" は使用しないでください。サーバーが 5900 以外のカスタムポートで動作する場合は、コロン（:）の後にポートを指定してください（"localhost:5901"）。
   この設定の代替手段として、ローカルデスクトップ接続があります。これは、ローカルにインストールされた Java を使用して、ローカルデスクトップを自動化します。VNCサーバーなどの他のコンポーネントは不要です。この接続の欠点は、telnetやrshなどの端末を介して（別のPCやデバイスから）リモートでテストスクリプトを起動できないことです。代わりにVNCサーバーを使用してください。

単一のマシン/OS上に複数のデスクトップインスタンスを実行する構成（Linux/Unixで典型的な形態）では、単一システム上で複数のVNCサーバー（デスクトップ）を稼働させることが可能です。各サーバーインスタンスは独自のポートで動作し、デフォルトのシステムデスクトップ（画面に表示されているもの）とは独立したスタンドアロンのグラフィカルデスクトップを提供します。この場合のマシンはクライアントシステムとSUTの両方として機能します。T-Plan Robotは通常（必ずしもではありませんが）デフォルトシステムデスクトップ（図に表示されている通り）上で実行され、VNCサーバーに接続します。
設定手順：

1. 任意の対応VNCサーバーをインストールし、起動してください。

2. ロボットをインストールしてください。

3.  ロボットを起動します。接続タイプとして"VNC Server"を選択し、Serverフィールドに"127.0.0.1:<port>"を入力します。他の設定用に予約されている "localhost" 名は使用しないでください。

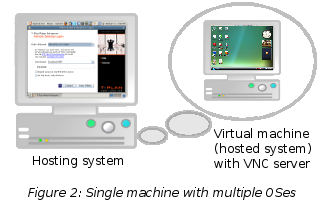

この構成では、次のような仮想化技術を利用します。VirtualBoxまたはVMware。このシナリオでは、デフォルトの OS（仮想化用語では 「ホストシステム」 と呼ばれる）が、独自の OS（「ホステッドシステム」 と呼ばれる）を搭載した仮想マシン（VM）を実行します。ホストシステムとホステッドシステムは、特定の仮想化テクノロジーがサポートする OS の任意の組み合わせとすることができます。

• ホスティングシステムは通常、Robotを実行しクライアントシステムの役割を担います。Robotを別の専用VMインスタンス上で実行することも可能ですが、T-Plan Robotユーザーから報告されている環境固有の問題点のため、この構成は推奨されません。クライアントとサーバーの役割は逆転できず、VMがホスティングシステムをリモート制御（および自動化）することはできない点に留意してください。

• ホストされたシステムはVNCサーバーを実行します。

設定方法：

1. VirtualBox または VMware をインストールしてください。

2. 仮想マシンを作成し、そこにホスト型OSをインストールする。

3. ホストシステムに対応VNCサーバーをホスト・システム上で起動する。をインストールし、起動してください。

4. ホストシステムからVNCポートを可視化するように仮想マシンを設定します（ (VirtualBoxの手順).

5. ホスティングシステムにロボットをインストールする。

6. ロボットを起動します。接続タイプとして「VNCサーバー」を選択し、サーバーフィールドに仮想マシンのIPアドレスとポートを入力します。例：「192.168.100.2:5901」。

注意事項

• VMware上で動作するVNCサーバーでは、クライアントとサーバーのキーボードレイアウトが異なる場合にキーマッピングの問題が発生することが報告されています(例[1］,例[2］).これにより、VNCデスクトップ上で一部の文字が誤って入力されることが一般的です。これはT-Plan Robot Enterpriseの障害ではありません。

• Robot 4.3以降では、RDPサーバー接続を使用してVirtualBox VMに直接接続できます。

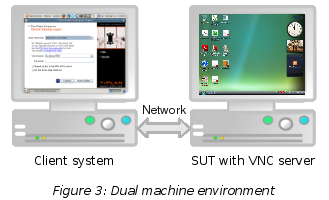

このシナリオでは、安定した専用デバイス（別のPC、モバイルデバイス、KVMスイッチ、POS端末など）がVNCサーバーを実行していることを前提としています。この構成は自動化生産シナリオに推奨されます。テスト対象システム（SUT）が物理的に別々のマシンであるため、安定した状態を維持し、必要なバックアップを作成したり、各テストサイクル後にシステムを復元するルーチンを設定したりすることが容易です。当該デバイスがネットワークに接続されている場合、イントラネットまたはインターネット経由で複数ユーザー（クライアントシステム）のテスト環境としても機能します。また、SUTがT-Plan Robot Enterpriseの実行要件（Java SE非対応システム）を満たさない場合、単一マシンシナリオが利用できない唯一の構成でもあります。設定手順は以下の通りです：

1. SUTに任意の対応VNCサーバーをインストールし、起動してください。

2. クライアントシステムにロボットをインストールする。

3. ロボットを起動します。接続タイプとして 「VNCサーバー」を選択し、 「<マシン名またはIPアドレス>:<ポート番号>」  を サーバー 欄に入力します。

すべてサーバーがサポート

当社にてLinuxおよびWindows環境でテスト済みです。Windows固有のキー（Winキー、プロパティ）はTightVNCサーバーでは動作しない点にご注意ください。この問題は報告済みであり、TightVNC 1.3.11または2.0で修正される見込みです。

すべてサーバーがサポート

RealVNCがOEMソフトウェアとして配布する携帯端末（携帯電話など）向けサーバーは互換性がなく、T-Plan Robot Enterpriseでは動作しません。RealVNC Free Editionは標準のRFB v3.xプロトコルに依存し、そのまま使用可能です。RealVNC Personal EditionおよびRealVNC Enterprise Editionは、v4.xとしてコーディングされたRFBプロトコルの独自拡張版で動作します。T-Plan Robot Enterpriseは、これらのサーバーと3.3プロトコル互換モードでのみ動作可能です。サーバー側で以下の設定が必要です：

1. VNCサーバーウィンドウの接続タブで設定を変更：

  認証 - なし
  暗号化 - なし
  VNC サーバーユーザーに接続の承認を求める - チェックを外す

2. 詳細設定タブで：

  プロトコル 3.3 - True
2.についてエキスパート設定タブをクリックする：
プロトコル3.3 - True

当社によるテスト済み；ユーザーから動作報告あり。

Ubuntu Linux

当社でテスト済み。アクセスを有効にするには：

1. OSメニューでシステム->環境設定->リモートデスクトップを選択してください

2. 「他のユーザーに自分のデスクトップを表示する」と「他のユーザーに自分のデスクトップを操作する」のチェックボックスをオンにします

3. 「このマシンへのアクセスは毎回確認する必要があります」チェックボックスをオフにする

4. デスクトップサーバーはデフォルトのVNCポートである5900で動作するため、Robotから接続するにはIPアドレスのみ（例：「192.168.100.10」）またはIPアドレスとポート番号を組み合わせた形式（「192.168.100.10:5900」）を使用してください。

10.4 PPC Mac10.5以上（インテルMac）

当社によるテスト済み（レガシープラットフォームはユーザーから動作報告あり）。ARDをT-Plan Robot Enterpriseで動作させるには、Mac OS Xデスクトップで以下の手順を実行してください：

1. システムメインメニュー（アップルアイコン）からシステム環境設定を起動します

2. インターネット & ワイヤレス セクションで 共有 を開く

3. リスト内の画面共有チェックボックスにチェックを入れてください。

4. コンピュータ設定ボタンをクリックし、誰でも許可を要求できるをオフにし、VNCビューアはパスワードで画面を制御できるをオンにしてパスワードを入力してください

5. OK で確認（認証が必要な場合があります）

6. ウィンドウには「vnc://192.168.100.10/」のようなURLを含む説明が表示されます。デスクトップサーバーはデフォルトのVNCポートである5900で動作するため、Robotから接続するには、IPアドレスのみ（例：「192.168.100.10」）またはIPアドレスとポート番号（「192.168.100.10:5900」）を使用します。。

ユーザーから報告された不具合。デスクトップを正しい色で表示するには、T-Plan Robotバージョン 3.1.1 以降が必要です。

Windows CEおよびWindows Mobileデバイス

当社でテスト済み。PocketVNC v1.4.3などの旧バージョンには、デスクトップ画像転送を妨げるバグが含まれています。回避策があります：

1. T-Plan Robot Enterprise GUI の 編集->設定 に移動し、「RFB (VNC) クライアント」パネルを探します。

2. ヘクタイルとRAWエンコーディングをリストの最初と2番目に移動する。

3. 「カスタムピクセル形式を使用」を選択し、ドロップダウンから「16ビット（65k色）」項目を選んでください。
   モバイル端末をT-Plan Robot Enterpriseから接続可能にする方法については、PocketVNCサイトのWindows Mobile Network記事を参照してください。モバイル端末がIPアドレスを取得できないがネットワークに接続されている場合、PocketVNCからT-Plan Robot Enterpriseへの逆接続にはRFBリスンモードを使用してください。一部のデバイスはバッテリー節約のため定期的にネットワークから切断されるため、Robotは「サーバーへの経路がありません」や「サーバーが見つかりません」といったメッセージで接続に失敗する可能性があります。PCから端末IPへのPing操作で復帰する場合があります。効果がない場合は、端末をネットワーク（WiFi）に再接続し、VNCサーバーを再起動して接続状態を確認してください。これにより端末がローカルネットワーク上で認識されるようになります。注記：Pocket VNCとT-Plan Robot Enterpriseの組み合わせは、WindowsモバイルOSおよびアプリケーションテスト向けの実質的なブラックボックスGUI自動化ソリューションとして極めて数少ない選択肢の一つです。

Windows CEおよびWindows Mobileデバイス

バージョン4.3はユーザーにより動作が確認されています。サーバーはデフォルトで非標準の15ビットピクセルフォーマットを使用するため、画面が青みがかって見える場合があります。これは、Robotに以下の方法で標準ピクセルフォーマットのいずれかを要求させることで修正できます：

1. T-Plan Robot Enterprise GUI の 編集->設定 に移動し、「RFB (VNC) クライアント」パネルを探します。

2. 「カスタムピクセル形式を使用」チェックボックスをオンにし、ドロップダウンから任意の標準ピクセル形式を選択してください（32ビットで問題ありません）。

Symbian OSモバイル機器

ユーザーからの動作報告デバイスのキーボードのほとんどのキーはPCのテンキーにマッピングされているため、デバイスでの入力を自動化するコマンドは「location=numpad」パラメータを使用する必要があります。例えば、電話番号123456789の入力を自動化するには、"Type 123456789 location=numpad "を使用します。

iOS（iPod、iPhone）

基本機能については当社でテスト済み。ユーザーからの動作報告あり。Veencyは脱獄（ルート化）済みデバイスが必要です。iOS APIには必要な機能へのアクセスを提供するインターフェースが含まれていないため、代替手段はありません。Veencyは脱獄時にデバイスにインストールされるCydiaからインストールできます。画面のフリーズやその他の接続問題が発生した場合は、以下の手順を実行してください：

• Veency側でカーソルを有効にする設定を有効にしてください。

• ロボット側で編集->環境設定に移動し、「RFB (VNC) v3.x クライアント」パネルを選択し、Rawエンコーディングをリストの一番上に移動します。新しいロボットバージョンでは、カーソルエンコーディングも無効化してください（右側の無効化リストに移動）。

  iOS 6上で動作するVeency v0.9.3381以降では、接続がパスワードで保護されていない場合、キーボードとマウスの入力が無効化されることがあります。この現象が発生した場合は、Veency UIでパスワードを設定し、デバイスを再起動してください。
  iOSテストの代替手段については、iOSミラー接続を参照してください。

VMLite VNC Serverは、Google Playストアから少額で購入できる商用ソフトウェアです。ルート化済みデバイスと非ルート化デバイスの両方で動作します：

• ルート化されたデバイスでは、サーバーを直接起動できます。

• ルート化されていないデバイスでは、PCに小型のVMLiteアプリケーションをインストールし、デバイスをUSBポートに接続した状態でサーバーを起動する必要があります。USB経由でサーバー接続をPCにトンネルするオプションをサポートしているため、Wi-Fiネットワークに接続されていないデバイスのテストに適しています。

Androidテストの代替手段については、Android Over ADB接続を参照してください。

エンコーディングは、ロボットとVNCサーバー間で転送される画像データの符号化方法を指定します。これらは順序付きリストとして指定され、最初の（最上位の）項目が最優先となります。各エンコーディングは異なる符号化アルゴリズムを使用し、ネットワーク経由で転送されるデータ量（圧縮率が高いほどデータ量が少ない）と、それを復号化するために必要なローカルCPUリソースとのトレードオフを図ります。

• VNCサーバーが遠隔地にある場合やネットワークが遅く、ローカルCPUが十分に高速な場合は、Tight、Zlib、Hextileなどの高圧縮エンコーディングのいずれかを最優先に設定してください。

• ローカルCPUが遅くネットワークが高速な場合、圧縮率は低いが復号コストが安いHextile、RRE、またはCoRREを試してみてください。

• Rawエンコーディングを優先（最初に設定）しないでください。これは圧縮なしの生の形式でピクセルが転送される最も非効率な方式です。ただし、一部の簡易サーバー（モバイルデバイスや組み込みシステムなど）はこの方式のみをサポートし、存在を要求するため、リストの下位に配置しておく必要があります。

• 問題が発生しない限り、リスト内のカーソルエンコーディングを（任意の位置に）保持してください（一部のサーバーはこれを嫌がり、存在するとクラッシュする傾向があります）。これにより、クライアント（ロボット）はカーソルをデスクトップ画像にエンコードするのではなく、ローカルでレンダリングします。これにより、低速なネットワーク環境においてデスクトップのパフォーマンスが大幅に向上します。また、画像比較が容易かつ信頼性の高いものになります。

エンコーディングの効率を確認するには、同じパネル内の「コンソールデバッグログ」パラメータを「完全」に設定し、コンソールウィンドウ（コマンドプロンプト）でパフォーマンスデータを確認してください。

接続プールによりサーバー接続を再利用でき、再接続のオーバーヘッドを回避できます。このメカニズムはJava APIから直接適用可能です。詳細はRemoteDesktopClientFactoryクラスのドキュメントを参照してください。
